Как проверить лазерный уровень

Одним из главных инструментов современного плиточника является такой прибор как лазерный уровень, по другому его еще называют лазерный нивелир или построитель плоскостей.

Если вас иногда берут сомнения, что ваш лазерный уровень показывает точность линий, то чтобы избавиться от сомнений, необходимо регулярно проводить проверку точности нивелирования лазерного уровня. Особенно, если вы случайно уронили или ударили его.

Для этого необходимо провести несколько действий. Эти действия выполняются как для горизонтальной линии уровня, так и для вертикальной линии нивелирования.

Как проверить лазерный уровень.

Как проверить лазерный уровень на точность горизонтального нивелирования вдоль поперечной оси мы рассмотрим на примере лазерного нивелира GLL 380 Professional фирмы Bosch, так как именно таким нивелиром я пользуюсь при выполнении работ по укладке плитки и подготовки основания.

В этом нивелире все линии как горизонтальные и вертикальные показываются на 360 градусов.

Для начала, нужно понимать, что существует несколько факторов влияющих на точность нивелирования лазерного уровня:

  1. Наибольшее влияние на точность нивелирования оказывает окружающая температура. В особенности изменения температуры по мере удаления от грунта могут вызывать отклонение лазерного луча. Поскольку перепад температуры наиболее ощутим вблизи грунта, то на участках длиной свыше 20 м измерительный инструмент следует устанавливать на штатив.
  2. Кроме того, устанавливайте измерительный инструмент по возможности в середине рабочей площади.
  3. Наряду с внешними факторами отклонения от уровня могут вызываться также и причинами кроющимися в самом измерительном инструменте, например падение, сильными толчками или ударами.

Поэтому каждый раз до начала работы проверяйте точность измерительного инструмента. Проверяйте сначала точность нивелирования горизонтальной лазерной линии, а затем точность нивелирования вертикальных лазерных линий.

Если во время одной из проверок измерительный инструмент превысит максимально допустимое отклонение необходимо отдать его в ремонт в сервисную мастерскую. Однако, по отзывам пользователей лазерных нивелиров и моему личному опыту, в мастерской говорят, что отрегулировать его не возможно.

Но в тоже время есть ролик в Интернете, который наглядно показывает как разобрать и настроить лазерный уровень. Смотрите ниже.

И так, перейдем к непосредственной проверке.

Как проверить лазерный уровень на точность горизонтального нивелирования вдоль поперечной оси:

Для проверки вам необходим свободный отрезок на расстоянии в 5m на прочном основании между стенами А и Б.

Установите измерительный прибор вблизи стены А на штативе или прочном ровном основании. Включите измерительный инструмент в режиме с автоматическим нивелированием. Режим работы, при котором горизонтальная и вертикальная лазерная плоскости излучаются спереди измерительного инструмента.

Направьте лазер на ближнюю стену А и дайте измерительному инструменту нивелироваться. Обозначьте середину точки, в которой лазерные линии перекрещиваются на стене A. Это будет точка 1. Смотри рисунок 1.

Как проверить лазерный уровень Рис.1

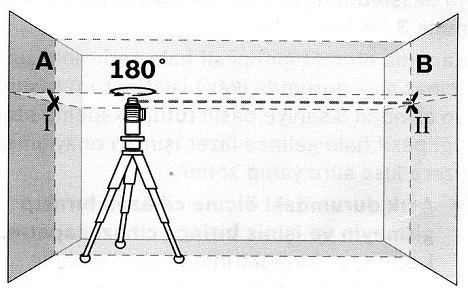

Далее, поверните измерительный инструмент на 180 градусов, подождите, пока он не произведет самонивелирование, и отметьте точку перекрещивание лазерных линий на противоположной стене Б, это будет точка 2.

Как проверить лазерный уровень

Рис.2

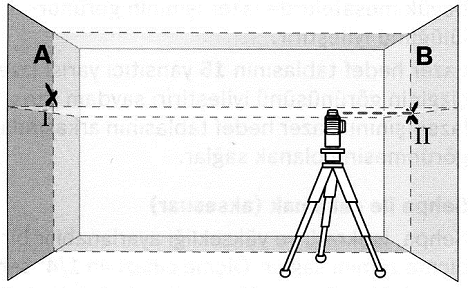

На следующем этапе установите измерительный инструмент, не поворачивая его, вблизи стены Б. Включите его и дайте ему время нивелироваться.

Отрегулируйте лазерный нивелир по высоте с помощью штатива или подкладок так, чтобы точка перекрещивания лазерных линий точно совпадала с ранее отмеченный точкой 2 на стене Б.

Как проверить лазерный уровень

Рис.3

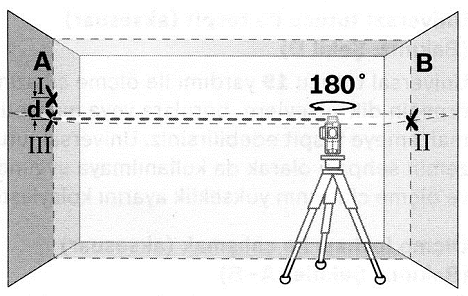

Затем, поверните измерительный инструмент на 180 градусов, не изменяя высоты его расположения. Направьте лазерный уровень на стену А так, чтобы вертикальная лазерная линия проходила через уже отмеченную точку 1. Подождите, пока инструмент не закончит самонивелирование, и отметьте точку перекрещивание лазерных линий на стене А, это будет точка 3.

Как проверить лазерный уровень

Рис.4

Расстояние d между двумя обозначенными точками 1 и 3 на стене А отражает фактическое отклонение точности измерительного инструмента по высоте вдоль поперечной оси.

Таким образом, на расстоянии 2 х 5 м = 10 метров допустимое отклонение составляет:

10 м х ±0,2 мм/м = ±2 мм.

То есть расстояние d между точками 1 и 3 не должно превышать максимум 2 мм.

Как проверить лазерный уровень на точность нивелирования вертикальных линий.

Для проверки вам потребуется дверной проём в обе стороны от которого (на прочном полу) есть свободное пространство длиной не менее 2,5 метров.

Установить измерительный прибор на расстоянии два с половиной метра от дверного проема на твердое, ровное основание (не на штативе).

Включите измерительный инструмент в режиме с автоматическим нивелированием. Выберите режим работы, при котором вертикальная лазерная плоскость излучается спереди измерительного инструмента.

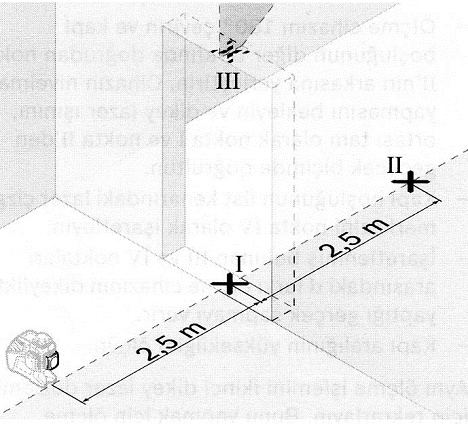

Отметьте середины вертикальной линии на полу в дверном проеме (точка 1), на расстояние в 5 м с другой стороны дверного проема (точка 2), а также верхнему краю дверного проема (точка 3).

Как проверить лазерный уровень

Рис.5

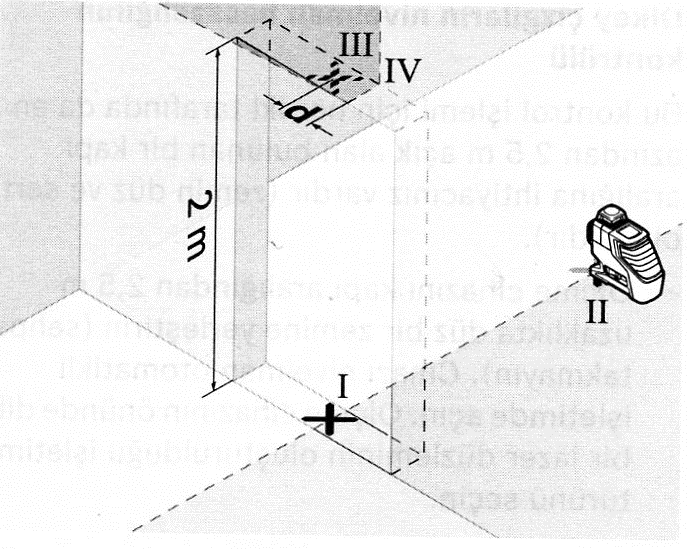

Поверните измерительный инструмент на 180 градусов и поставьте его по другую сторону дверного проема прямо позади точки 2.

Дайте измерительному прибору самонивелироваться и направьте его вертикальные лазерные лучи так, чтобы их середины проходили через точки 1 и 2. Помете середину лазерного луча на Верхнем крае дверного проема как точка 4.

Как проверить лазерный уровень

Рис 6.

Между двумя обозначенными точками 3 и 4 отображает фактическое отклонение измерительного инструмента от вертикали.

Измерьте высоту проема двери.

Повторите процесс измерения двух вертикальных лазерных плоскостей. Выберите режим работы при котором вертикальная лазерная плоскость излучается сбоку измерительного инструмента, и поверните измерительный инструмент перед началом измерения на 90 градусов.

Максимальное допустимое отклонение рассчитывается следующим образом: Двойная высота дверного проема умноженное на 0,2 мм/м.

Пример: При высоте дверного проема 2 м максимальное отклонение может составлять:

2 х 2 м х ±0,2 мм/м = 0,8 мм.

Точка 3 и 4 должны находиться при обоих измерениях на расстоянии максимум 0,8 мм друг от друга.

При работе с лазерным уровнем используйте только середину лазерной линии для отметки. Ширина лазерной линии изменяется по мере удаления.

Успехов вам в проверке!
